製造業において工場の3Dモデル化は、生産効率の向上や設計品質の改善に大きく貢献する技術として注目されています。3Dモデルを活用することで、設計段階での干渉チェックやシミュレーション、レイアウト検証が可能となり、試作レスやリードタイム短縮といった具体的な成果を実現できます。工場設備の保全担当者や購買担当者にとって、3Dモデルの理解は設備投資の最適化や生産性向上の判断において重要な知識となります。
工場3Dモデルの基本概念
3Dモデルとは
3Dモデルとは、製品や設備、工場レイアウトを三次元の立体データとして表現したものです。従来の2D図面では平面的な情報のみでしたが、3Dモデルでは高さ・幅・奥行きの情報を含むため、完成イメージが持ちやすく理解度を高めることができます。3D CADで作成されたデータは、ボタン1つで体積や表面積を表示でき、材料を指定することで質量や重心を求めることも可能です。
3DモデリングとBIMの違い

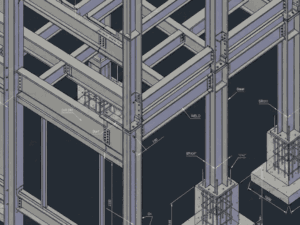

BIM（Building Information Modeling）は建築物の管理に特化した3Dモデリング技術で、建物の構造や設備などの情報を3Dモデルで管理します。BIMでは3Dモデルに建築部材やコスト、スケジュール、寸法、材料、設備配置などの属性情報を統合して管理できるのが特徴です。通常の3D CADが形状や寸法の表現にとどまるのに対し、BIMでは建築物を構成する周辺情報を統合・管理できるため、建物の柱・梁やダクト・配管などがどのように干渉しあっているかを3Dモデルを通じて確認し、設計段階で問題点を事前に改善することができます。
3Dモデリングの手法
3Dモデリングには、パラメトリックモデリング、ダイレクトモデリング、サーフェスモデリングなど複数の手法があります。パラメトリックモデリングはスケッチや形状編集の履歴が残るため、設計意図をプロパティとして保存でき、流用設計やチーム設計に適しています。一方、ダイレクトモデリングは操作が直感的で、CADの動作が軽快なため事務用PCでも手軽に利用できるメリットがあります。
工場3Dモデル化のメリット
設計段階での検証と品質向上
3Dモデルを活用することで、設計段階からCAD上でシミュレートでき、干渉チェックやCAE解析による検証が可能となります。2DCADによる設計では試作段階で部品同士が干渉するといった設計ミスが発覚することがありましたが、3Dにすることで手戻り工数やコストの削減、品質向上につながります。BIMのように設計初期段階で3次元モデルと必要な属性情報の作り込みを行い、情報を生かしたシミュレーションや検証を実施することで、建ててから設計上の問題点に気づくということを避けることができます。
レイアウト検証と空間把握

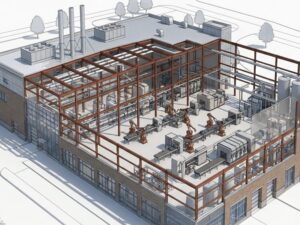

実際の工場をバーチャルに再現することで、空間レイアウトを把握しやすくなります。3Dシミュレーションでは、ロボットと設備、配管などの物理的衝突リスクを事前に発見でき、ロボットの動作軌跡やカメラ位置などの詳細設定もシミュレーションで可能です。生産設備や工場のレイアウトなどを3次元で検討することで、ドライバーが入らない、治具が入らないといった不具合を未然に防ぎ、作業性の優れた設計を検討できます。
愛知県内の工場の3Dモデル化はパール金属にお任せください!
名古屋部品加工センターを運営する有限会社パール金属は、愛知県エリアを中心に、3Dスキャナーでの現地の点群取得サービス、3Dモデル化から、工場レイアウトの最適化提案まで、ワンストップでサポートいたします。工場の3Dモデル化や設備のデジタル化に関するお困りごとがございましたら、有限会社パール金属までお気軽にお問い合わせください。
